ΥΔΡΑΥΛΙΚΟ ΚΙΤ ΣΥΝΔΕΣΗΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ LF678934 SOLAIRE TITANE
| Είδος | Υδραυλικό Κιτ Σύνδεσης |
|---|
Η SOLAIRE TITANE συνδυάζει σύγχρονη τεχνολογία με ανθεκτικά υλικά, προσφέροντας λύσεις που ανταποκρίνονται στις ανάγκες της καθημερινής χρήσης. Με έμφαση στην ποιότητα κατασκευής και τη λειτουργικότητα, τα προϊόντα της SOLAIRE TITANE έχουν σχεδιαστεί ώστε να προσφέρουν αξιόπιστη απόδοση και μακροχρόνια αντοχή.
Όλα τα απαραίτητα εξαρτήματα σε μια συμπαγή, κομψή και
εργονομική κατασκευή.

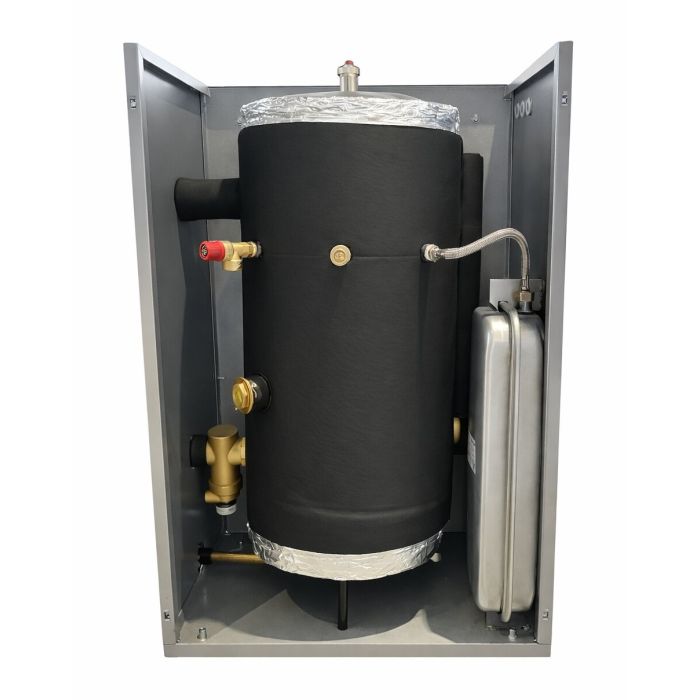

Το Υδραυλικό Κιτ Αντλίας Θερμότητας SOLAIRE TITANE είναι μια ολοκληρωμένη υδραυλική λύση που έχει σχεδιαστεί για να διευκολύνει και να αναβαθμίσει την εγκατάσταση αντλιών θερμότητας σε σύγχρονες κατοικίες.
Συνδυάζει:
- Λειτουργικότητα
- Υψηλή θερμική απόδοση
- Αισθητική αρμονία
- Πρακτικότητα
Κατασκευασμένο με υλικά υψηλών προδιαγραφών ο Υδραυλικό Κιτ Αντλίας Θερμότητας SOLAIRE TITANE:
- Συμβάλλει στην εξασφάλιση της άριστης λειτουργίας της
εγκατάστασης. - Προστατεύει το σύστημα από εξωτερικές επιδράσεις
- Υποστηρίζει εύκολη και ταχεία εγκατάσταση
Ο διακριτικός σχεδιασμός του εναρμονίζεται με τις πιο δημοφιλείς σειρές
αντλιών θερμότητας, εξασφαλίζοντας αισθητικά άρτιο αποτέλεσμα.

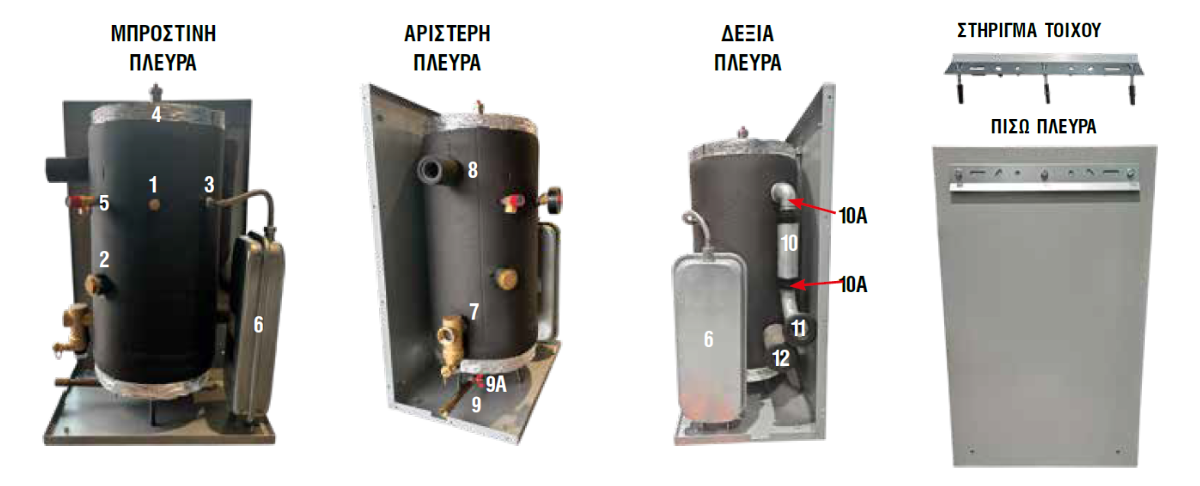

| Επεξηγήσεις | |
| 1. Τάπα αρσενική 1/2". Δυνατότητα τοποθέτησης αισθητηρίου ή θερμομέτρου με κυάθιο: 289.16/40, 289.015/05Β | 9. Είσοδος νερού από το δίκτυο ύδρευσης. Θέση για αυτόματο πλήρωσης |
| 2. Τάπα αρσενική 1 1/2". Δυνατότητα τοποθέτησης αντίστασης με θερμοστάτη 3500W | 9Α. Βάνα εισόδου νερού από το δίκτυο ύδρευσης |
| 3. Σύνδεση δοχείου διαστολής με δοχείο αδρανείας | 10. Αναμομή σύνδεσης κυκλοφορητή δευτερεύοντος κυκλώματος. Αφαιρείται ο αποστάτης 18cm |
| 4. Αυτόματο εξαεριστικό 1/2" | 10Α. Ρακόρ κυκλοφορητή 2x 1 1/4" |
| 5. Βαλβίδα ασφαλείας 1/2" 3bar | 11. Σύνδεση 1 1/4" θηλυκή προς το δίκτυο εγκατάστασης |
| 6. Δοχείο διαστολής 12L πλακέ | 12. Σύνδεση 1 1/4" επιστροφής από την εγκατάσταση |
| 7. Διαχωριστής σωματιδίων 1 1/4" με αποσπώμενο μαγνήτη πλακέ. Επιστροφή προς αντλία θερμότητας | 13. Βάνα 1/2" με ρακόρ για λάστιχο για την εκκένωση της εγκατάστασης |
| 8. Είσοδος θηλυκή 1 1/4" από αντλία θερμότητας | 14. 4 ρυθμιζόμενοι αποστάτες (ποδαράκια) για τοποθέτηση σε δάπεδο |
Το Υδραυλικό Κιτ Αντλίας Θερμότητας SOLAIRE TITANE είναι κατασκευασμένο με
επώνυμα, ευρωπαϊκά, πιστοποιημένα και άριστης ποιότητας υλικά!
Στη συσκευασία περιλαμβάνονται:
- 2 λάμες
- 3 στριφώνια
- 3 ούπατ
- 3 βίδες M10x20
- 3 παξιμάδια Μ10
- 4 ρεγουλατόροι
ΟΔΗΓΙΕΣ
Για αντικατάσταση κυκλοφορητή:
- Ξεβιδώνετε τη δεξιά πλευρά αφού αφαιρέσετε τις πλαστικές ροζέτες.
- Ξεβιδώνετε τα δύο ρακόρ του κυκλοφορητή και αφαιρείτε τη σωλήνα (αποστάτης).
- Τοποθετείτε τον νέο κυκλοφορητή και σφίγγετε τα ρακόρ.
ΠΛΗΡΩΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ
Στο κάτω μέρος υπάρχει βάνα 1/2". Αφού έχετε συνδέσει στο δίκτυο τον αυτόματο πλήρωσης, ανοίγετε τη βάνα μέχρι να φτάσετε την επιθυμητή πίεση που φαίνεται
στο μανόμετρο.
Ανάλογα με τον τύπο στήριξης:
Σε δάπεδο:
- Βιδώνετε στο κάτω μέρος τους 4 ρυθμιζόμενους αποστάτες (ποδαράκια).
Σε τοίχο:
- Βιδώνετε στις θέσεις 5 τους 2 ρυθμιζόμενους αποστάτες (ποδαράκια).
- Στην πίσω πλευρά βιδώνετε τη μία λάμα με τις βίδες και τα παξιμάδια Μ10 (όπως φαίνεται στη φωτογραφία της πίσω πλευράς).
- Το στήριγμα τοίχου το βιδώνετε αντίθετα στον τοίχο με τα στριφώνια και ούπα που περιλαμβάνονται στη συσκευασία.
